制御盤の図面、何種類あるの？外形図・展開接続図・端子図の違いを解説

（2026年4月時点の情報です）

「制御盤の図面を作ってほしいと言われたけど、何が必要なのかよくわからない」「展開接続図って何？」──こんな疑問をお持ちの方は意外と多いです。

制御盤には複数種類の図面があり、それぞれ用途と役割が異なります。今回はKTSが実務で作成している主な図面の種類と、それぞれの役割・必要になる場面をわかりやすく解説します。

「どの図面が必要か」を判断する参考にしてください。

制御盤の図面は大きく5種類

制御盤に関連する主な図面は以下の5種類です。案件の規模や用途によって、必要な図面の種類・枚数は変わります。

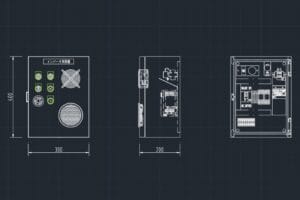

①	外形図
	盤の外寸（幅・高さ・奥行）・重量・取付穴の位置・パネルカット寸法などを記載した図面です。設備への取付時や搬入経路の確認に使われます。

外形図が必要になる主な場面

②	盤内配置図（機器配置図）
	盤の内部に取り付ける機器（PLC・インバータ・遮断器・端子台など）の配置・取付位置を示した図面です。製作時の組立参照として使います。

盤内配置図が必要になる主な場面

③	展開接続図（単線図・複線図）
	制御盤内外の回路の接続関係を示した図面で、制御盤図面の中で最も重要なものです。機器間の配線・電線番号・接続先がすべて記載されています。単線図（回路の概略）と複線図（実際の配線を詳細に表したもの）があります。

展開接続図が必要になる主な場面

展開接続図は制御盤の「設計図」にあたり、これがないと配線・点検・改造のすべてが困難になります。既設盤で図面がない場合は、現物から図面を起こす「図面化」にも対応しています。

④	端子配列図（端子図）
	端子台の並び順・端子番号・接続先の機器や信号名を一覧化した図面です。現地での外部機器との接続や、保守点検時の確認に使います。

端子配列図が必要になる主な場面

⑤	部品表（材料表）
	制御盤に使用する部品の型式・メーカー・数量・仕様をまとめた一覧表です。部品の手配・見積もり・保守時の部品管理に役立ちます。

部品表が必要になる主な場面

どの図面が必要かは、案件の内容によって異なります。参考として目安をまとめます。

◎：通常必要　○：あると望ましい　△：改造範囲による　—：不要なことが多い

「外形図だけ欲しい」「端子図と部品表だけ作ってほしい」など、必要な図面のみのご依頼にも対応しています。

KTSではAutoCAD Electricalを使用して制御盤図面を作成しています。制御盤専用のCADソフトを使用するため、電線番号の自動付番・接続チェックなどを効率よく行えます。

対応できる図面の種類

図面作成の費用目安（人工費のみ・税抜）
